Stanowisko do spawania łukowego

>> środa, 14 stycznia 2009

W skład stanowiska do spawania łukowego ręcznego elektrodą otuloną wchodzą:


Źródło prądu stałego lub przemiennego,
Uchwyt elektrody doprowadzający prąd spawania do elektrody,
Przewody spawalnicze doprowadzające prąd spawania ze źródła prądu do uchwytu i do spawanego przedmiotu,
Układ sterowania zdalnego źródłem prądu,
Oprzyrządowanie konstrukcji spawanej,
Odciąg dymów spawalniczych(w energetyce w związku ze specyfiką pracy jest to warunek trudny do spełnienia).




Parametry spawania
Przebieg procesu spawania w znacznym stopniu uzależniony jest od umiejętności operatora (spawacza). Ustalone w warunkach technologicznych spawania konkretnej konstrukcji parametry spawania stanowią dla operatora dane wyjściowe, do których dostosowuje swe doświadczenie spawalnicze i zdolności manualne.

Do podstawowych parametrów spawania elektrodą otuloną należą:
Rodzaj natężenia prądu spawania,
Napięcie łuku,
Prędkość spawania,
Średnica elektrody i jej położenie względem złącza.
a) Natężenie prądu spawania dobiera się zazwyczaj na podstawie danych katalogowych producenta. Parametr ten w największym stopniu decyduje o energii cieplnej łuku, a więc głębokości wtopienia i prędkości stapiania. Przy stałej średnicy elektrody, ze wzrostem natężenia prądu, wzrasta temperatura plazmy łuku, wzrasta wydajność stapiania i ilość stapianego metalu spawanego oraz głębokość, szerokość i długość jeziorka spoiny. Dobór natężenia prądu spawania zależy od rodzaju spawanego materiału, rodzaju elektrody, jej średnicy, rodzaju prądu, pozycji spawania oraz techniki układania poszczególnych ściegów spoiny.
b) Napięcie łuku proporcjonalne jest do długości łuku i wywiera wyraźny wpływ na charakter przenoszenia metalu w łuku, prędkość spawania i efektywność układania stopiwa. Ze wzrostem napięcia łuku wzrasta jego energia i w efekcie objętość jeziorka spoiny. Szczególnie wyraźnie zwiększa się szerokość i długość jeziorka. Przy stałym natężeniu prądu podwyższenie napięcia łuku nieznacznie wpływa na głębokość wtopienia. Długość łuku regulowana jest przez operatora i zależy od jego umiejętności manualnych i percepcji wizualnej. Dobór napięcia łuku zależy od rodzaju elektrody, pozycji spawania, rodzaju i natężenia prądu oraz techniki układania ściegów spoiny.
c) Prędkość spawania jest prędkością, z jaką elektroda przesuwana jest wzdłuż złącza spawanego. Prędkość spawania rozpatrywana może być jako prędkość przemieszczania się końca elektrody, ale również jako prędkość wykonania jednego metra złącza i wtedy uwzględnione są wszystkie czasy pomocnicze, np. czas wymiany elektrody, oczyszczania poprzedniego ściegu itd.

Prędkość przesuwania łuku wzdłuż złącza zależy od:
Rodzaju prądu, jego biegunowości i natężenia,
Napięcia łuku,
Pozycji spawania,
Prędkości stapiania elektrody,
Grubość spawanego materiału i kształtu złącza,
Dokładności dopasowania złącza,
Wymaganych ruchów końcówki elektrody.
d) Średnica elektrody otulonej decyduje o gęstości prądu spawania, a przez to o kształcie ściegu spoiny, głębokości wtopienia i możliwości spawania w pozycjach przymusowych. Zwiększenie średnicy elektrody, przy stałym natężeniu prądu, prowadzi do obniżenia głębokości wtopienia i zwiększenia szerokości spoiny. Prawidłowo dobrana średnica elektrody to ta, przy której dla prawidłowego natężenia prądu i prędkości spawania uzyskuje się spoinę o wymaganym kształcie i wymiarach, w możliwie najkrótszym czasie.

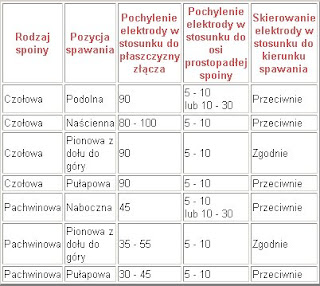

e) Pochylenie elektrody względem złącza pozwala na regulację kształtu spoiny, głębokości wtopienia, szerokości lica i wysokości nadlewu tablica 1. Pochylenie elektrody w kierunku przeciwnym do kierunku spawania powoduje, że siła dynamiczna łuku wciska ciekły metal jeziorka do przodu i maleje głębokość wtopienia, a wzrasta wysokość i szerokość lica. Pochylenie elektrody w kierunku spawania powoduje, że ciekły metal wciskany jest do tylnej części jeziorka, wzrasta głębokość wtopienia, a maleje szerokość i wysokość lica.

Zajarzenie łuku
Zajarzenie łuku odbywać się może przez zwarcie końca elektrody z przedmiotem i szybkie cofnięcie na wymaganą długość łuku lub wykonywanie końcem elektrody ruchów wahadłowych z pocieraniem o powierzchnię przedmiotu. Łuk zajarzamy w obrębie spawania, z wyprzedzeniem względem początkowego punktu spawania o około 10 mm, a po ustabilizowaniu łuku cofamy go do punktu początkowego w celu rozpoczęcia normalnego spawania.

Urządzenia do spawania łukowego elektrodą otuloną
Do spawania łukowego elektrodą otuloną wykorzystuje się:
transformatory spawalnicze,
prostownikowe zasilacze spawalnicze,
przetwornice spawalnicze,
prądnice spawalnicze.
