Spawanie acetylenowo - tlenowe

>> wtorek, 27 stycznia 2009

Inna nazwa-spawanie gazowe
Sposób pracy-ręczny
Źródło ciepła-płomień gazowy
Osłona jeziorka -produkty spalania; topnik w przypadku innych metali niż stal.

Zasada działania - u wylotu końcówki o specjalnej budowie, zamocowanej do korpusu palnika, spala się mieszanina tlenu z acetylenem. Za pomocą tego płomienia spawacz stapia metal rodzimy uzyskując jeziorko spoiny. W miarę potrzeby doprowadza ręcznie spoiwo w postaci drutu do przedniego brzegu jeziorka. W celu uzyskania jednolitego postępującego stapiania spawacz powinien przesuwać palnik wzdłuż brzegów złącza. Zastosowanie-wyroby lekkie, takie jak przewody wentylacyjne; rurociągi o małych średnicach

Czytaj dalej...

Spawanie MIG / MAG

>> niedziela, 25 stycznia 2009

Spawanie MIG / MAGMetal Inert Gas

Inne nazwy- spawanie łukowe w osłonie gazowej, spawanie półautomatyczne, spawanie w osłonie CO2.
Sposób pracy - ręczny, z możliwością użycia mechanicznego przemieszczania prowadnika elektrody.
Źródło ciepła - łuk elektryczny.
Osłona jeziorka - gaz nie reagujący z metalem spawanym.
Zakres natężenia prądu - 60 ¸ 500A.
Moc cieplna - 1¸25kJ/s.

Zasada działania - łuk jarzy się między końcem elektrody a metalem rodzimym w linii złącza. Elektroda jest przesuwana ze stałą prędkością za pomocą silnika o nastawnej prędkości obrotowej. Prąd zależy od prędkości podawania elektrody. Długość łuku jest utrzymywana przez źródło prądu, a spawacz powinien prowadzić wylot prowadnika elektrody na stałej wysokości nad jeziorkiem(zwykle kilkanaście mm). Przestrzeń łukowa i spawany metal są osłaniane gazem dobranym odpowiednio do spawanego metalu. Gazami powszechnie używanymi są: argon, argon z dodatkiem 5% tlenu lub 20% dwutlenku węgla albo czysty dwutlenek węgla. Typowe zastosowani - wyrób o średniej grubości łączonych elementów, cienkie blachy.
Charakterystyka metody


Spawanie łukowe elektrodą topliwą w osłonach gazowych (MIG-spawanie w osłonach gazów obojętnych, MAG-spawanie w osłonach gazów aktywnych), jest obecnie jedną z najpowszechniej stosowanych metod spawania konstrukcji. Dokładna osłona łuku jarzącego się między elektrodą topliwą a spawanym materiałem zapewnia, że spoina formowana jest w bardzo korzystnych warunkach. Spawanie MIG/MAG zastosowane więc może być do wykonania wysokiej jakości połączeń wszystkich metali, które mogą być łączone za pomocą spawania łukowego. Należą do nich stale węglowe i niskostopowe, stale odporne na korozję, aluminium, miedź, nikiel i ich stopy. Spawanie MIG/MAG polega na stapianiu materiału spawanego i materiału elektrody topliwej ciepłem łuku elektrycznego jarzącego się pomiędzy elektrodą topliwą i spawanym przedmiotem, w osłonie gazu obojętnego lub aktywnego. Metal spoiny formowany jest z metalu stapiającego się drutu elektrodowego i nadtopionych brzegów materiału spawanego. Podstawowe gazy ochronne stosowane do spawania MIG/MAG to gazy obojętne argon, hel oraz gazy aktywne; CO2, H2, O2, N2, i NO, stosowane oddzielnie lub tylko jako dodatki do argonu czy helu. Elektroda topliwa w postaci drutu pełnego, zwykle o średnicy od 0,5¸4,0 mm, podawana jest w sposób ciągły przez specjalny system podający, z prędkością w zakresie od 2,5¸50 m/min. Palnik chłodzony może być wodą lub powietrzem.

Czytaj dalej...

Podstawowe gazy ochronne

>> sobota, 24 stycznia 2009

Podstawowe gazy ochronne

Gazy ochronne do spawania TIG, to gazy obojętne Ar i He lub ich mieszanki z ewentualnym dodatkiem H2 (tab.2). niekiedy do gazu obojętnego dodawany jest azot, którego zadaniem jest podwyższenie temperatury łuku i umożliwienie dzięki temu spawania z dużymi prędkościami miedzi i jej stopów, często bez podgrzania wstępnego. Inne reaktywne gazy ochronne, jak np. CO2, powodują szybkie zużycie elektrody lub niestabilne jarzenie się łuku. W żadnym wypadku nie należy stosować dodatku CO2 lub O2 do argonu lub helu, gdyż powoduje to bardzo szybkie zużycie drogiej elektrody nietopliwej.

a) Własności fizyczne gazów ochronnych. Gaz ochronny ma za zadanie nie tylko osłaniać elektrodę nietopliwą i obszar spawania przed dostępem atmosfery, ale decyduje również o energii liniowej spawania(napięcie łuku) ,kształcie spoiny i nawet składzie chemicznym stopiwa.
Podstawowymi własnościami fizycznymi gazów ochronnych, decydującymi o ich wpływie na proces spawania TIG, są:

-potencjał jonizacji
-przewodnictwo cieplne
-ciężar właściwy
-punkt rosy
-dysocjacja i rekombinacja gazu

Czytaj dalej...

Parametry spawania TIG

>> piątek, 23 stycznia 2009

Parametry spawania

Podstawowymi parametrami spawania TIG są:

Rodzaj i natężenie prądu,
Napięcie łuku,
Prędkość spawania,
Rodzaj i natężenie przepływu gazu ochronnego,
Rodzaj materiału i średnica elektrody nietopliwej,
Średnica (wymiary) materiału dodatkowego.

Spawanie TIG przeprowadzone może być prądem stałym oraz prądem przemiennym.

a) Spawanie prądem stałym -przebiegać może z biegunowością dodatnią lub ujemną. Gdy elektroda podłączona jest do bieguna dodatniego (biegunowość dodatnia). Aby przenieść natężenie prądu z biegunowością dodatnią, elektroda musi mieć znacznie większą średnicę niż przy podłączeniu do bieguna ujemnego. Stosowane jest przy spawaniu w osłonie argonu lub helu prawie wszystkich metali i stopów z wyjątkiem cienkich blach z aluminium i jego stopów.

b) Spawanie prądem przemiennym -pozwala na wykorzystanie zalety spawania prądem stałym z biegunowością dodatnią (zjawisko rozpylania powierzchniowej warstwy tlenków) bez specjalnych ograniczeń prądowych, wymaganych przy spawaniu prądem stałym z biegunowością dodatnią. Gorsza jest jednak stabilność łuku.

c) Natężenie prądu - decyduje o głębokości wtopienia i szerokości spoiny, ale z drugiej strony oddziałuje na temperaturę końca elektrody nietopliwej. Wzrost natężenia prądu spawania zwiększa głębokość wtopienia i umożliwia zwiększenie prędkości spawania. Nadmierne natężenie prądu powoduje, że koniec elektrody wolframowej ulega nadtopieniu i pojawia się niebezpieczeństwo powstania wtrąceń metalicznych w spoinie.

d) Napięcie łuku - decyduje w zależności od rodzaju gazu ochronnego o długości łuku oraz o kształcie spoiny i ściśle zależy od zastosowanego natężenia prądu oraz rodzaju materiału elektrody. Wzrost napięcia łuku zwiększa szerokość lica spoiny, maleje przy tym głębokość wtopienia i pogarszają się warunki osłony łuku i ciekłego metalu spoiny. Argon ma niski potencjał jonizacyjny -15,7 V, łuk jarzy się więc bardzo stabilnie

e) Prędkość spawania - przy stałym natężeniu prądu i napięciu łuku, decyduje o energii liniowej spawania, a więc ilości wprowadzanego ciepła do obszaru złącza. Przez zmianę prędkości spawania regulować można nie tylko przemiany strukturalne w złączu, ale wielkość i rozkład naprężeń i odkształceń spawalniczych. Prędkość spawania wpływa równocześnie na głębokość przetopienia i szerokość spoiny parametr ten jest również ważny z uwagi na koszt procesu spawania. In case you're interested in knowing more info on virtual data room, stop by http://www.docurex.com W przypadku spawania ręcznego TIG prędkość spawania jest parametrem wynikowym, zależnym od umiejętności operatora oraz wymaganego kształtu ściegu spoiny, przy danym natężeniu prądu i napięciu łuku.

Czytaj dalej...

Spawanie TIG

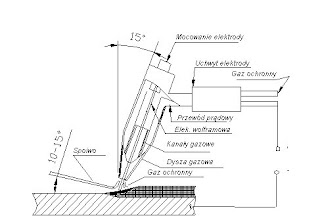

Spawanie TIG(Tungsten Metal Gas), czyli spawanie elektrodą wolframową w osłonie gazów obojętnych

Zasada działania-łuk jarzy się między końcem elektrody wolframowej a metalem rodzimym złącza. Elektroda się nie stapia, ,a spawacz utrzymuje stałą długość łuku. Wartość natężenia prądu jest nastawiana na źródle prądu. Spoiwo zwykle jest dostępne w postaci drutu o długości 1m. Doprowadza się je w miarę potrzeby do przedniego brzegu jeziorka. Jeziorko jest osłaniane przez gaz obojętny wypierający powietrze z obszaru łuku. Jako gaz ochronny najczęściej stosowany jest argon.



Sposób pracy-ręczny,
Źródło ciepła-łuk elektryczny,
Osłona jeziorka-gaz obojętny,
Zakres natężenia prądu-10-300A



Charakterystyka metody


Obecnie spawanie TIG jest jednym z podstawowych procesów wytwarzania konstrukcji, zwłaszcza ze stali wysokostopowych, stali specjalnych, stopów niklu, aluminium, magnezu, tytanu i innych. Spawać można w szerokim zakresie grubości złączy, od dziesiętnych części mm do nawet kilkuset mm. Spawanie TIG prowadzone może być prądem stałym lub przemiennym.





Urządzenia do spawania TIG są tanie i łatwe w obsłudze. W procesie spawania łukowego elektrodą nietopliwą w osłonie gazowej, połączenie spawane uzyskuje się przez stopienie metalu spawanych przedmiotów i materiału dodatkowego ciepłem łuku elektrycznego jarzącego się pomiędzy nietopliwą elektrodą i spawanym przedmiotem w osłonie gazu obojętnego lub redukcyjnego. Jest to "najczystszy" z wszystkich procesów spawania łukowego, porównywany z metalurgicznego punktu widzenia do mikroodlewania łukowego w osłonach gazowych. Elektroda nietopliwa wykonana jest z wolframu i zamocowana jest w specjalnym uchwycie palnika, umożliwiającym regulację położenia elektrody i jej wymianę. Koniec elektrody wystaje poza dyszę gazową od kilku do nawet kilkudziesięciu milimetrów, w zależności od warunków technologicznych spawania. Powłoka gazu ochronnego, podawana przez dyszę palnika wokół elektrody nietopliwej, chłodzi elektrodę i chroni ciekły metal spoiny i nagrzaną strefę spawania łączonych przedmiotów przed dostępem gazów z atmosfery. Jeziorko ciekłego metalu tworzone jest bez udziału topnika, niema więc wtrąceń niemetalicznych w spoinie i na jej powierzchni, a stopienie materiału rodzimego i dodatkowego odbywa się bez istotnych zmian w składzie chemicznym. Równocześnie nie ma rozprysku metalu, typowego dla innych procesów spawania łukowego, a możliwości podawania z zewnątrz łuku materiału dodatkowego, pozwala na niezależne sterowanie energią liniową łuku i ilością podawanego do obszaru spawania materiału dodatkowego. Przepływ prądu w łuku odbywa się w zjonizowanym gazie, a głównymi nośnikami prądu są elektrony wybite z atomów gazu ochronnego. Zajarzenie łuku odbywa się przez krótkotrwałe zwarcie elektrody nietopliwej z przedmiotem lub specjalną płytką startową i szybkie jej cofnięcie. Drugim sposobem jest zastosowanie łuku pomocniczego między elektrodą a spawanym przedmiotem, utworzonego w wyniku przepływu prądu o małym natężeniu i wysokiej częstotliwości oraz wysokim napięciu.

Czytaj dalej...

Funkcje otuliny

>> czwartek, 15 stycznia 2009

Zasadnicze funkcje otuliny to:

Osłona łuku przed dostępem atmosfery, Wprowadzenie do obszaru spawania pierwiastków odtleniających, wiążących azot i rafinujących ciekły metal spoiny. Wytworzenie powłoki żużlowej nad ciekłym jeziorkiem i krzepnącym metalem spoiny, Regulacja składu chemicznego spoiny. Wszystkie te funkcje służą do zapewnienia wymaganej jakości i własności eksploatacyjnych złącza spawanego.




Czytaj dalej...

Spawanie łukowe ręczne

Inne nazwy-spawanie łukowe elektrodą otuloną, spawanie elektryczne. Sposób pracy- ręczny Źródło ciepła- łuk elektryczny Osłona jeziorka- głównie topnik, częściowo gaz wytwarzany przez topnik. Zakres prądu- 25¸350A Moc cieplna-0,5¸11kJ/s


Zasada działania

Spawacz zajarza łuk między końcem elektrody a metalem rodzimym przedmiotu. Łuk stapia metal rodzimy i elektrodę tworząc jeziorko spawalnicze, które jest osłaniane przez warstwę stopionego topnika i gaz wytwarzany przez topnik stanowiący otulinę rdzenia elektrody. Spawacz przesuwa elektrodę w kierunku jeziorka w celu utrzymania stałej długości łuku, równocześnie przesuwając ją w kierunku spawania. Wartość natężenia prądu jest nastawiana w źródle prądu. Długość elektrod jest znormalizowana i najczęściej wynosi 450 mm Jeżeli elektroda stopi się do długości ok.50 mm, wtedy spawacz przerywa łuk. Zestalony żużel należy usunąć z powierzchni spoiny i kontynuować spawanie nową elektrodą. Typowe zastosowania- wytwarzanie zbiorników ciśnieniowych, kadłubów okrętowych, konstrukcji stalowych, łączenie rur i rurociągów, budowa i naprawa maszyn.


Charakterystyka metody


Spawanie łukowe ręczne elektrodą otuloną jest procesem, w którym trwałe połączenie uzyskuje się przez stopienie ciepłem łuku elektrycznego topliwej elektrody otulonej i materiału spawanego.Łuk elektryczny jarzy się między rdzeniem elektrody pokrytym otuliną i spawanym materiałem. Elektroda otulona przesuwana jest ręcznie przez operatora wzdłuż linii spawania i ustawiona pod pewnym kątem względem złącza. Spoinę złącza tworzą stopione ciepłem łuku rdzeń metaliczny elektrody, składniki metaliczne otuliny elektrody oraz nadtopione brzegi materiału spawanego(rodzimego). Udział materiału rodzimego w spoinie, w zależności od rodzaju spawanego metalu i techniki spawania, wynosić może 10-40%. Łuk spawalniczy może być zasilany prądem przemiennym lub prądem stałym z biegunowością ujemną lub dodatnią. Osłonę łuku stanowią gazy i ciekły żużel powstałe w wyniku rozpadu otuliny elektrody pod wpływem ciepła łuku. Skład osłony gazowej w zależności od składu chemicznego otuliny, stanowią CO2, CO, H2O oraz produkty ich rozpadu. Spawanie rozpoczyna się po zajarzeniu łuku między elektrodą otuloną a spawanym przedmiotem; intensywne ciepło łuku, o temperaturze w środku łuku dochodzącej do 6000 K, stapia elektrodę, której metal przenoszony jest do jeziorka spoiny. Przenoszenie metalu rdzenia elektrody otulonej w łuku spawalniczym może odbywać się w zależności od rodzaju otuliny , grubokroplowo, drobnokroplowo lub nawet natryskowo Ilość tworzącego się gazu i żużla osłaniających łuk oraz ich skład chemiczny zależą od rodzaju otuliny elektrody i jej grubości. Stosuje się otuliny o różnej grubości w stosunku do średnicy rdzenia, a ich nazwy: rutylowe, kwaśne, zasadowe, fluorkowe, cyrkonowe, rutylowo-zasadowe, celulozowe itd., zależne są od właściwości chemicznych składników otuliny. Elektrody produkowane są zwykle o średnicy rdzenia w zakresie 1,6 do 6,0 mm i długości od 250 do 450 mm.

Czytaj dalej...

Stanowisko do spawania łukowego

>> środa, 14 stycznia 2009

W skład stanowiska do spawania łukowego ręcznego elektrodą otuloną wchodzą:


Źródło prądu stałego lub przemiennego,
Uchwyt elektrody doprowadzający prąd spawania do elektrody,
Przewody spawalnicze doprowadzające prąd spawania ze źródła prądu do uchwytu i do spawanego przedmiotu,
Układ sterowania zdalnego źródłem prądu,
Oprzyrządowanie konstrukcji spawanej,
Odciąg dymów spawalniczych(w energetyce w związku ze specyfiką pracy jest to warunek trudny do spełnienia).




Parametry spawania
Przebieg procesu spawania w znacznym stopniu uzależniony jest od umiejętności operatora (spawacza). Ustalone w warunkach technologicznych spawania konkretnej konstrukcji parametry spawania stanowią dla operatora dane wyjściowe, do których dostosowuje swe doświadczenie spawalnicze i zdolności manualne.

Do podstawowych parametrów spawania elektrodą otuloną należą:
Rodzaj natężenia prądu spawania,
Napięcie łuku,
Prędkość spawania,
Średnica elektrody i jej położenie względem złącza.
a) Natężenie prądu spawania dobiera się zazwyczaj na podstawie danych katalogowych producenta. Parametr ten w największym stopniu decyduje o energii cieplnej łuku, a więc głębokości wtopienia i prędkości stapiania. Przy stałej średnicy elektrody, ze wzrostem natężenia prądu, wzrasta temperatura plazmy łuku, wzrasta wydajność stapiania i ilość stapianego metalu spawanego oraz głębokość, szerokość i długość jeziorka spoiny. Dobór natężenia prądu spawania zależy od rodzaju spawanego materiału, rodzaju elektrody, jej średnicy, rodzaju prądu, pozycji spawania oraz techniki układania poszczególnych ściegów spoiny.
b) Napięcie łuku proporcjonalne jest do długości łuku i wywiera wyraźny wpływ na charakter przenoszenia metalu w łuku, prędkość spawania i efektywność układania stopiwa. Ze wzrostem napięcia łuku wzrasta jego energia i w efekcie objętość jeziorka spoiny. Szczególnie wyraźnie zwiększa się szerokość i długość jeziorka. Przy stałym natężeniu prądu podwyższenie napięcia łuku nieznacznie wpływa na głębokość wtopienia. Długość łuku regulowana jest przez operatora i zależy od jego umiejętności manualnych i percepcji wizualnej. Dobór napięcia łuku zależy od rodzaju elektrody, pozycji spawania, rodzaju i natężenia prądu oraz techniki układania ściegów spoiny.
c) Prędkość spawania jest prędkością, z jaką elektroda przesuwana jest wzdłuż złącza spawanego. Prędkość spawania rozpatrywana może być jako prędkość przemieszczania się końca elektrody, ale również jako prędkość wykonania jednego metra złącza i wtedy uwzględnione są wszystkie czasy pomocnicze, np. czas wymiany elektrody, oczyszczania poprzedniego ściegu itd.

Prędkość przesuwania łuku wzdłuż złącza zależy od:
Rodzaju prądu, jego biegunowości i natężenia,
Napięcia łuku,
Pozycji spawania,
Prędkości stapiania elektrody,
Grubość spawanego materiału i kształtu złącza,
Dokładności dopasowania złącza,
Wymaganych ruchów końcówki elektrody.
d) Średnica elektrody otulonej decyduje o gęstości prądu spawania, a przez to o kształcie ściegu spoiny, głębokości wtopienia i możliwości spawania w pozycjach przymusowych. Zwiększenie średnicy elektrody, przy stałym natężeniu prądu, prowadzi do obniżenia głębokości wtopienia i zwiększenia szerokości spoiny. Prawidłowo dobrana średnica elektrody to ta, przy której dla prawidłowego natężenia prądu i prędkości spawania uzyskuje się spoinę o wymaganym kształcie i wymiarach, w możliwie najkrótszym czasie.
e) Pochylenie elektrody względem złącza pozwala na regulację kształtu spoiny, głębokości wtopienia, szerokości lica i wysokości nadlewu tablica 1. Pochylenie elektrody w kierunku przeciwnym do kierunku spawania powoduje, że siła dynamiczna łuku wciska ciekły metal jeziorka do przodu i maleje głębokość wtopienia, a wzrasta wysokość i szerokość lica. Pochylenie elektrody w kierunku spawania powoduje, że ciekły metal wciskany jest do tylnej części jeziorka, wzrasta głębokość wtopienia, a maleje szerokość i wysokość lica.

Zajarzenie łuku
Zajarzenie łuku odbywać się może przez zwarcie końca elektrody z przedmiotem i szybkie cofnięcie na wymaganą długość łuku lub wykonywanie końcem elektrody ruchów wahadłowych z pocieraniem o powierzchnię przedmiotu. Łuk zajarzamy w obrębie spawania, z wyprzedzeniem względem początkowego punktu spawania o około 10 mm, a po ustabilizowaniu łuku cofamy go do punktu początkowego w celu rozpoczęcia normalnego spawania.

Urządzenia do spawania łukowego elektrodą otuloną
Do spawania łukowego elektrodą otuloną wykorzystuje się:
transformatory spawalnicze,
prostownikowe zasilacze spawalnicze,
przetwornice spawalnicze,
prądnice spawalnicze.

Czytaj dalej...
